燃气热水器工作原理

当打开水时冷水进入热水器，流经水气联动阀，在流动水的一定压力差值作用下推动水气联动闷门，同时推动直流电源（电池）微动开关将电源接通，并启动脉冲点火器。与此同时打开燃气输气电磁阀门，通过脉冲点火器继续自动再次点火，直至点火成功进入正常工作状态为止，此过程大约持续5～10s时间。

当燃气热水器在点火过程中出现故障时（如缺水、水压不足、缺电、缺燃气、热水温度过度、意外吹熄火等），脉冲点火器将通过检测感应针反馈的信号自动切断电源，并切断燃气通路，关闭燃气热水器。

二、燃气热水器内部组成：

主要由气路系统、水路系统、电路系统等组成。

1、气路系统：主要由气阀部件、燃烧部件、风机部件等组成。

2、水路系统：主要由水阀部件或水量传感器、热交换器部件等组成。

3、电路系统：主要由电源插头、微动开关、点火针、感应针、点火器、导线等组成。

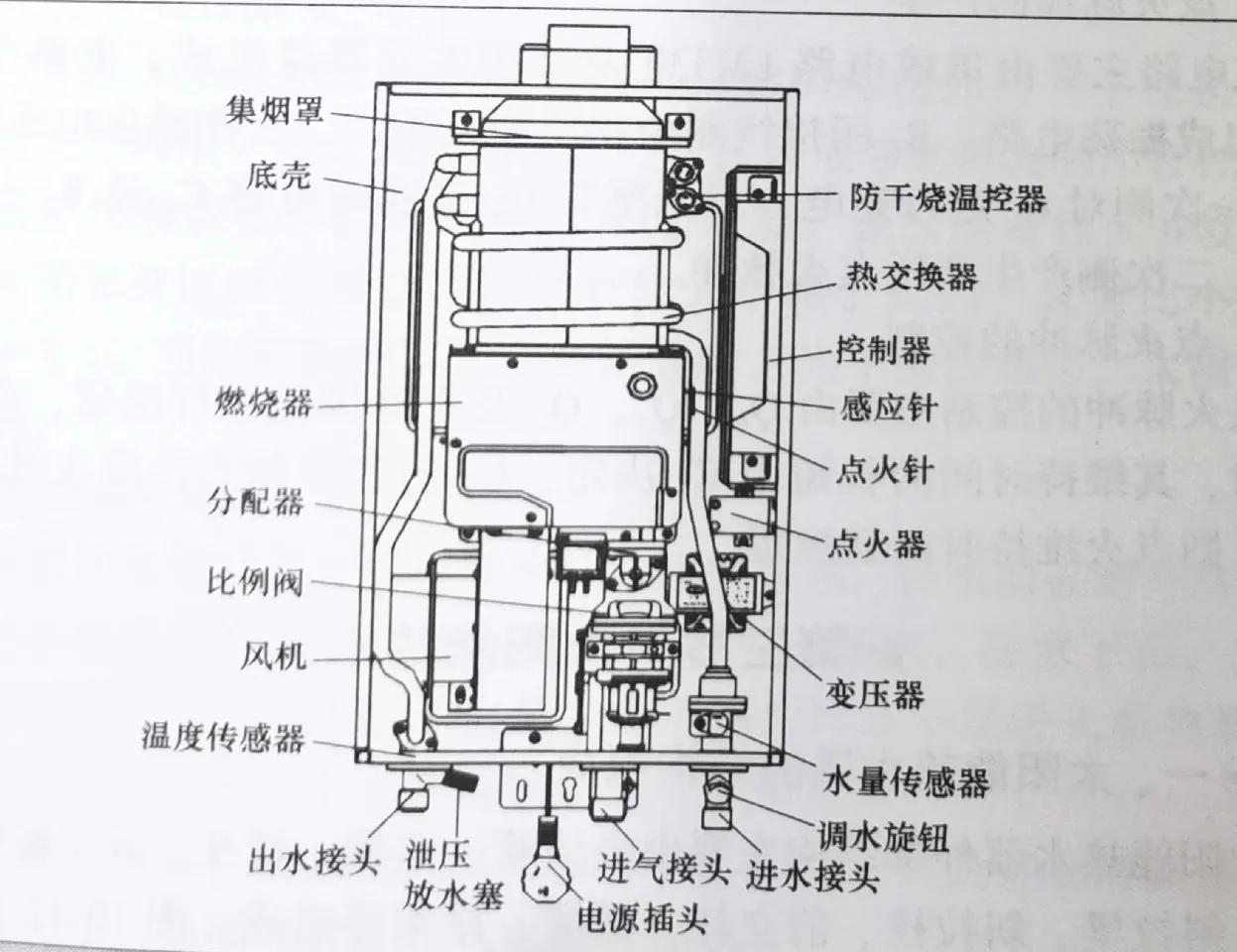

（强排式热水器内部结构）

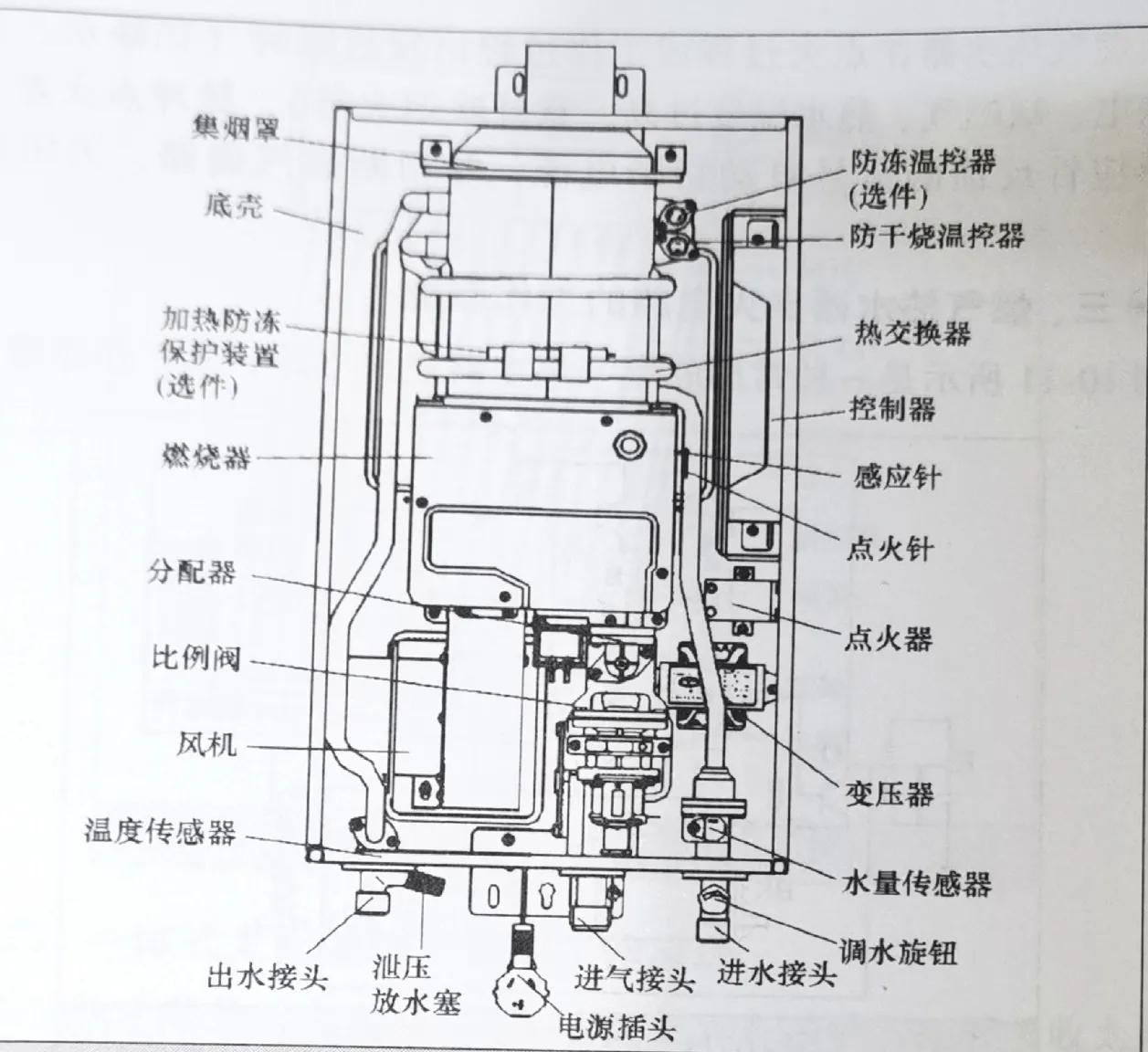

（平衡式热水器内部结构）
